產品資訊

為全球市場提供可靠的傳動需求解決方案

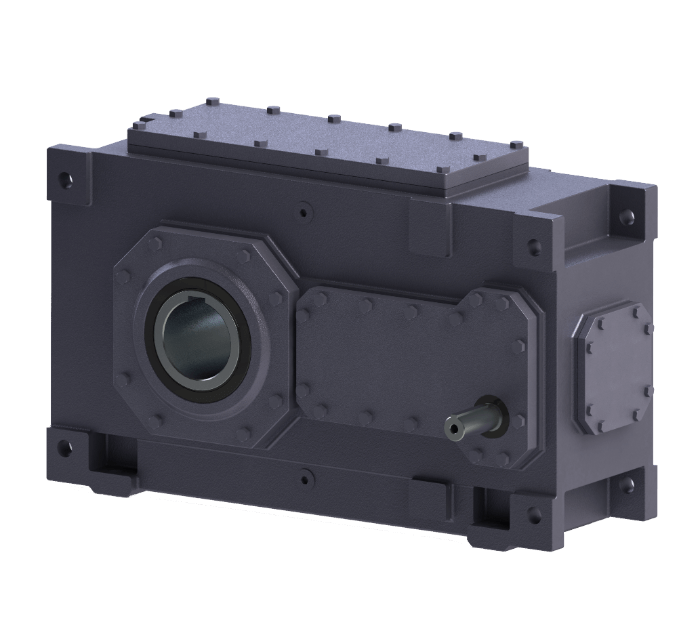

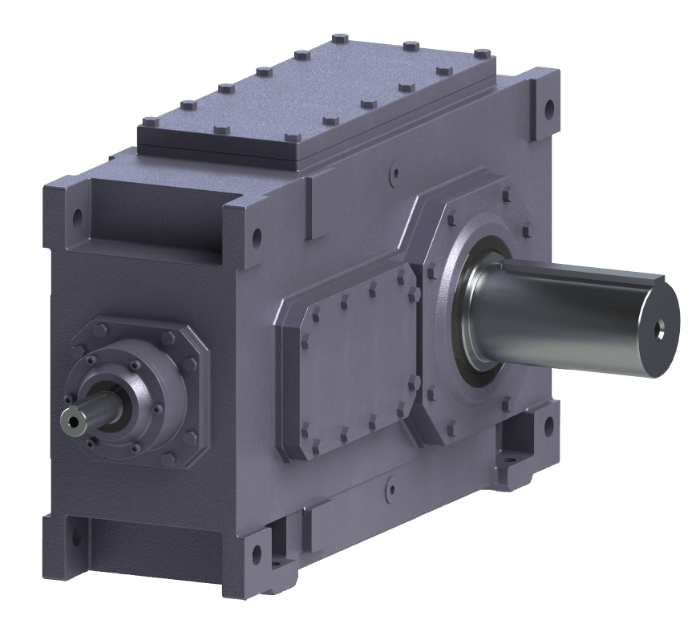

工業齒輪箱(H/B系列)

Parallel-shaft-01
系列對應機型
產品特點
  1. 設計
    成大處相採用模組化設計，其特點為：
    • 零件種類減少而型號數量增多
    • 傳遞功率增大，運轉可靠性提高
  2. 安裝方式
    成大齒輪箱提供臥式安裝和立式安裝
  3. 噪音特性
    • 增大的齒輪接觸比以及高精度齒輪，傳動更加平穩
    • 箱體結構強度提高，吸震能力佳，噪音更低
  4. 散熱性能
    成大齒輪箱不僅具有很高的傳動效率，而且具有良好的散熱性能，因為：
    • 增大了箱體的表面積
    • 採用大風扇和新型的循環風扇罩
H/B系列-H1
Size Output-Shaft [mm] M2 [Nm] Max I - Min I - Max
3 60 3.3 1.25 5.60
5 85 9.6 1.25 5.60
7 105 17.8 1.25 5.60
9 125 28.7 1.25 5.60
11 150 50.6 1.60 5.60
13 180 77 1.60 5.60
15 220 130 2.00 5.60
17 240 173 2.80 5.60
19 270 245 4.00 5.60
H/B系列-H2
Size Output-Shaft [mm] M2 [Nm] Max I - Min I - Max
4 80 6.7 6.30 22.40
5 100 11.2 6.30 22.40
6 110 14.4 8.00 28.00
7 120 20.3 6.30 22.40
8 130 25.6 8.00 28.00
9 140 33.7 6.30 22.40
10 160 42.2 8.00 28.00
11 170 59.3 6.30 22.40
12 180 73.8 8.00 28.00
13 200 86 6.30 20.00
14 210 107 8.00 25.00
15 230 143 6.30 20.00
16 240 160 7.10 22.40
17 250 195 6.30 20.00
18 270 230 7.10 22.40
19 290 292 6.30 22.00
20 300 335 7.10 22.40
21 320 410 7.10 20.00
22 340 458 8.00 22.40
H/B系列-H3
Size Output-shaft [mm] M2 [Nm] Max I - Min I - Max
5 100 11.6 25.00 90.00
6 110 15.5 31.50 112.00
7 120 21.7 25.00 90.00
8 130 27.2 31.50 112.00
9 140 35.7 25.00 90.00
10 160 43.8 31.50 112.00
11 170 63.5 25.00 90.00
12 180 77.2 31.50 112.00
13 200 88 22.40 90.00
13 200 88 22.40 90.00
14 210 109 28.00 112.00
15 230 153 22.40 90.00
16 240 173 25.00 100.00
17 250 200 22.40 90.00
18 270 240 25.00 100.00
19 290 300 22.40 90.00
20 300 345 25.00 100.00
21 320 420 22.40 90.00
22 340 470 25.00 100.00
H/B系列-H4
Size Output-Shaft [mm] M2 [Nm] Max I - Min I - Max
7 120 21.7 100.00 355.00
8 130 27.2 125.00 450.00
9 140 35.7 100.00 355.00
10 160 44.2 125.00 450.00
11 170 61.6 100.00 355.00
12 180 78 125.00 450.00
13 200 90.7 100.00 355.00
14 210 113 125.00 450.00
15 230 153 100.00 355.00
16 240 173 112.00 400.00
17 250 200 100.00 355.00
18 270 240 112.00 400.00
19 290 300 100.00 355.00
20 300 345 112.00 400.00
21 320 420 100.00 355.00
22 340 470 112.00 400.00
H/B系列-B2
Size Output-Shaft [mm] M2 [Nm] Max I - Min I - Max
4 80 6.2 5.00 11.20
5 100 9.4 5.00 11.20
6 110 12 6.30 14.00
7 120 19 5.00 11.20
8 130 23.8 6.30 14.00
9 140 29.9 5.00 11.20
10 160 38 6.30 14.00
11 170 54 5.00 11.20
12 180 66.3 6.30 14.00
13 200 81.1 5.00 11.20
14 210 101 6.30 14.00
15 230 132 5.00 11.20
16 240 148 5.60 12.50
17 250 195 5.60 11.20
18 270 230 7.10 12.50
H/B系列-B3
Size Output-Shaft [mm] M2 [Nm] Max I - Min I - Max
4 80 6.7 12.50 71.00
5 100 11.6 12.50 71.00
6 110 15.5 16.00 90.00
7 120 21.7 12.50 71.00
8 130 27.2 16.00 90.00
9 140 35.7 12.50 71.00
10 160 43.8 16.00 90.00
11 170 63.5 12.50 71.00
12 180 77.2 16.00 90.00
13 200 90.7 12.50 71.00
14 210 113 16.00 90.00
15 230 153 12.50 71.00
16 240 173 14.00 80.00
17 250 200 12.50 71.00
18 270 240 14.00 80.00
19 290 300 12.50 71.00
20 300 345 14.00 80.00
21 320 420 12.50 71.00
22 340 470 14.00 80.00
H/B系列-B4
Size Output-Shaft [mm] M2 [Nm] Max I - Min I - Max
5 100 11.6 80.00 315.00
6 110 15.5 100.00 400.00
7 120 21.7 80.00 315.00
8 130 27.2 100.00 400.00
9 140 35.7 80.00 315.00
10 160 44.2 100.00 400.00
11 170 61.6 80.00 315.00
12 180 78 100.00 400.00
13 200 90.7 80.00 315.00
14 210 113 100.00 400.00
15 230 153 80.00 315.00
16 240 173 90.00 355.00
17 250 200 80.00 315.00
18 270 240 90.00 355.00
19 290 300 80.00 315.00
20 300 345 90.00 355.00
21 320 420 80.00 315.00
22 340 470 90.00 355.00
